جزئیات محصول:
|
| مدولاسیون: | COFDM 2K QPSK | فرکانس: | 300-900 مگاهرتز (گزینه) |
|---|---|---|---|
| خروجی برق RF: | 10 وات | ولتاژ: | DC11-14.5V |
| جاری: | 2.7A | فاصله: | 150 کیلومتر فاصله LOS (در هلیکوپتر)، 5-6 کیلومتر فاصله NLOS (در شهر) |
| برجسته: | فرستنده تصویری COFDM صوتی,فرستنده ویدیوی COFDM 900 مگاهرتز,فرستنده ویدیوی صوتی بی سیم 300 مگاهرتز |
||

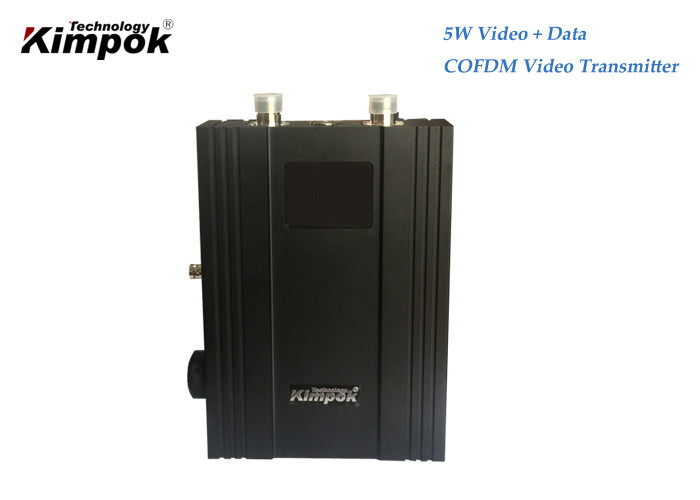

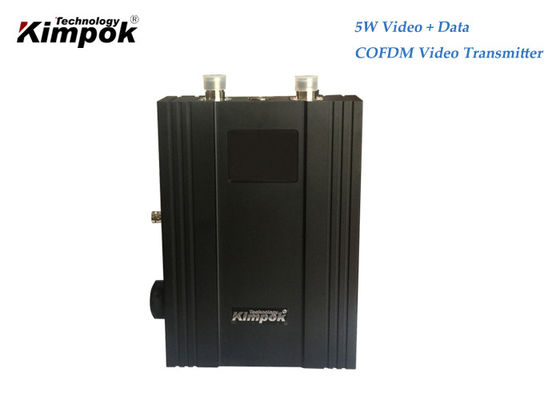

فرستنده ویدئویی COFDM دو طرفه برای ارتباطات بی سیم ستاد دفاع
معرفی:
این دستگاه فرستنده و گیرنده COFDM طراحی جدید ما KP-HDT10W است.دارای ویژگی عملکرد Walkie Talkie، کنترل از راه دور برد بلند و بصری تر و همچنین طبیعی است.از فرمت کدگذاری H.264 و مدولاسیون COFDM (تقسیم متعامد فرکانس کدگذاری شده) استفاده کنید، کیفیت بالایی از تصویر را با وضوح کامل 1080P HD، تأخیر کوتاه ارائه دهید.پشتیبانی از NLOS و انتقال موبایل با سرعت بالا.پارامترهای پشتیبانی تنظیم شده توسط کاربر.خود انطباق فرمت ویدیویی PAL/NTSC و ضد تداخل خوب.
این فرستنده صوتی و تصویری برد بلند ویژه برای استفاده نظامی در فواصل دور طراحی شده است، همچنین برای استفاده در زمینه های دیگر برای پخش زنده، انتقال صوتی تصویری پهپاد/ربات محبوب است.
امکانات:
مشخصات فنی:
پارامترهای فرستنده:
| فرکانس/AV |
300-900 مگاهرتز (قابل تنظیم)، 1.2G/2.4G/5.8GHz (سفارشی) می تواند توسط کاربر، فاصله 100 مگاهرتز قابل تنظیم باشد. |
| فرکانس/داده | 200-270 مگاهرتز (قابل تنظیم) یا باند دیگر |
| مدولاسیون | COFDM 2K QPSK |
| خروجی برق RF | 10 وات |
| ولتاژ | DC11-14.5V |
| جاری | 2.7A |
| نرخ ویدیو | 15 مگابیت در ثانیه (MAX) |
| صورت فلکی | QPSK، 16QAM، 64QAM (اختیاری)، QPSK/16QAM/64QAM @ 6/7/8MHz |
| FEC | 1/2،2/3،3/4،5/6، 7/8 (اختیاری) |
| فاصله نگهبانی | 1/32,1/16,1/8,1/4 (اختیاری) |
| پهنای باند | 2/2.5/4/8M (قابل تنظیم) |
| رابط A/V | BNC / RCA |
| رمزگذاری | AES 128 بیت / ALLTECH درهم‌کاری اولیه |
| صافی |
باند کامل≤2dB، 8MHz≤0.5dB |
| حامل | 2K,8K |
| SHG | > 52dBc |
| سیگنال ویدیویی | 1Vp-p@75Ω، NTSC/PAL تطبیقی |
| CBER | <2.0E-4 |
| فشرده سازی ویدیو | MPEG-2 4:2:0 /MPEG-4 (اختیاری) |
| وضوح | حداکثر 1920×1080P/I@ 60P |
| رابط داده RS232/RS485 | سطح استاندارد RS232/RS485، پشتیبانی از 1200 ~ 115200bps |
| ورودی ویدیو | 1Vp-p@75Ω، NTSC/PAL (تطبیق خودکار) |
| ورودی صدا | کانال های استریو آنالوگ چپ و راست |
| رابط RF | N (نوع) |
| رابط AV | BNC |
| رمزگشایی ویدیو | ISO/IEC13818-2 MPEG-2MP@ML |
| دمای عملیاتی | -25℃~55℃ |
| دمای ذخیره سازی | -40 ~ 70 ℃ |
| فاصله |
150 کیلومتر مسافت LOS (در هلیکوپتر)، 5-6 کیلومتر فاصله NLOS (در شهر) |
| نوع جنس کیس | آلومینیوم (مشکی) |
| اندازه | 200*130*60 میلی متر |
| وزن | 2.8 کیلوگرم |
پارامترهای گیرنده:
| فرکانس/AV | 300-800 مگاهرتز (قابل تنظیم)، 1.2G/2.4G/5.8GHz (سفارشی) |
| فرکانس/داده | 200-270 مگاهرتز (قابل تنظیم) |
| مدولاسیون | COFDM 2K QPSK |
| حساسیت دریافت کنید | -105dBm |
| ولتاژ | DC12-14V |
| صورت فلکی | QPSK، 16QAM، 64QAM (اختیاری) |
| ورودی سطح RF | -92dBm~-20dBm / -105dBm~-20dBm |
| امپدانس RF | 50Ω |
| حامل | 2K,8K |
| FEC | 1/2،2/3،3/4،5/6، 7/8 (اختیاری) |
| فاصله نگهبانی | 1/32,1/16,1/8,1/4 (اختیاری) |
| پهنای باند | 2/2.5/4/8M (قابل تنظیم) |
| رمزگشایی ویدیو | ISO/IEC13818-2 MPEG-2MP@ML |
| خروجی AV | 2 خروجی صدا + 2 ورودی تصویر |
| حالت خروجی صدا | استریو استریو آنالوگ نامتعادل 300/200 میلی ولت |
| کیفیت ویدیو | حداکثر 1920×1080P/I@ 60P |
| فرمت ویدیویی | PAL / NTSC (تطبیق خودکار) |
| خروجی صدا | کانال های استریو آنالوگ چپ و راست |
| نسبت تصویر | 4:3، 16:9 |
| رمزگذاری | AES 128 بیت / ALLTECH درهم‌کاری اولیه |
| حامل | 2K,8K |
| فشرده سازی ویدیو | MPEG-2 4:2:0 /MPEG-4 (اختیاری) |
| رابط کنترل RS232/RS485 | سطح استاندارد RS232/RS485,9600,8,N,1 |
| رابط داده RS232/RS485 | سطح استاندارد RS232/RS485، پشتیبانی از 1200 ~ 115200 |
| رابط RF | N (نوع) |
| رابط AV | BNC |
| دمای عملیاتی | -25℃~55℃ |
| دمای ذخیره سازی | -40 ~ 70 ℃ |
| اندازه | 430*310*65mm (شاسی 1U) |
| وزن | 1.5 کیلوگرم |
|
جزئیات بسته بندی |
|
|
تجهیزات جانبی |
2 * آنتن (سفارشی)؛کابل های RF و کیت های نصب شده |
|
سبک |
کارتن کاغذی |
|
اندازه |
نامشخص |
