جزئیات محصول:
|
| مدولاسیون: | COFDM 2K | فرکانس: | 250MHz-1500MHz یا فرکانس دیگر سفارشی شده است |
|---|---|---|---|
| رمزگذاری: | AES128/256 بیت | فشرده سازی ویدیو: | H.265 |
| ورود داده: | RS232/RS485/TTL | ورودی DC: | DC5V~DC14V |
| برجسته: | ماژول فرستنده صوتی FHD,ماژول فرستنده صوتی Kimpok,ماژول گیرنده فرستنده H.265 |
||

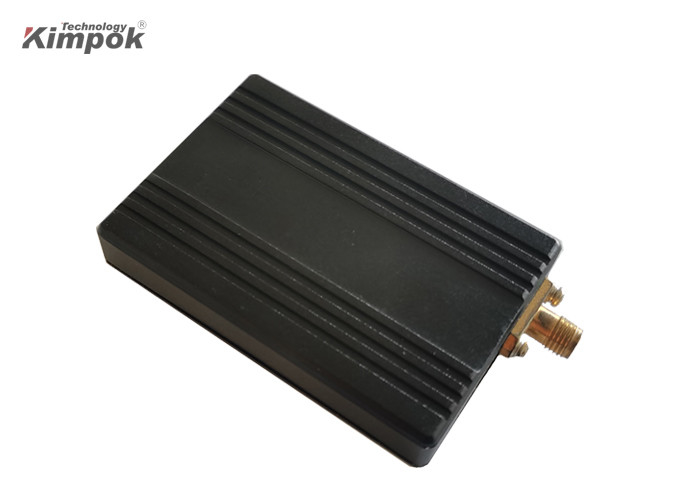

ماژول فرستنده ویدیوی بی سیم COFDM FHD با خروجی CVBS H.265

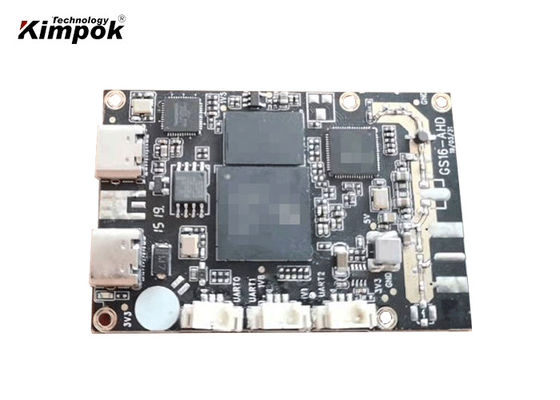

معرفی ماژول فرستنده:
ماژول فرستنده ویدیوی بی سیم COFDM HD با حجم کم و مصرف انرژی کم و رمزگذاری فشرده سازی H.264، مدولاسیون COFDM، طراحی تعبیه شده بسیار یکپارچه، فناوری پردازش مدولاسیون دیجیتال تک تراشه و طراحی RF پیش اعوجاج دیجیتال فوق العاده خطی (Digital Predistortion) که ترکیبی از ضبط دیجیتال، کدگذاری، مدولاسیون و خروجی RF باند کامل را در یک خروجی که از انتقال 1080P HD پشتیبانی می کند، ترکیب می کند.
برای پخش زنده دیجیتال HD، دفاع، امنیت عمومی، پلیس مسلح، امنیت و سایر زمینه های کاربردی، طراحی عالی KP-AHDBD01 می تواند به شما در تکمیل راحت تر و کارآمدتر تجهیزات انتقال ویدیوی بی سیم استاندارد COFDM کمک کند.
مشخصات محصول:
1. مدولاسیون COFDM;
2. برد فرستنده ویدئو 1080P HD;
3. فشرده سازی ویدیو H.264/H.265;
4. پورت های سریال AHD و RS232/RS485/TTL.
5. مصرف برق کم.
6. تاخیر کم.
مشخصات محصول:
| ورودی DC | DC5V~DC14V |
| جریان کاری | ≤0.6A DC12V |
| محدوده فرکانس خروجی | 250 مگاهرتز - 1500 مگاهرتز، یا می توان با توجه به درخواست مشتری سفارشی کرد. |
| مدولاسیون | COFDM |
| پهنای باند RF | 2/4/6/8 مگاهرتز (قابل تنظیم) |
| SHG | > 52dBc |
| رمزگذاری | AES128/256 بیت |
| صورت فلکی | QPSK,16QAM,64QAM |
| FEC | 1/2،2/3،3/4،5/6، 7/8 |
| فاصله نگهبانی | 1/32,1/16,1/8,1/4 |
| حامل | 2K,4K,8K |
| صافی | باند کامل≤2dB، 8MHz≤0.5dB |
| CNR (وزن دادن) | 58 دسی بل |
| میدان شیبدار SNR (بدون وزن) | ≥50dB |
| محدوده ورودی صوتی متعادل | Vmax=±15V |
| محدوده ورودی صدا نامتعادل | Vmax=3Vpp |
| رابط HD | AHD |
| فشرده سازی ویدیو | H.265/H.264 |
| رابط داده | RS232/RS485/TTL، تا 115200bps |
| رمزگذاری | AES 128/265 بیت / ALLTECH درهم‌سازی اولیه |
| استاندارد | SMPTE 425M (سطح A و سطح B)، SMPTE 424M، SMPTE 292، SMPTE 259M-C SMPTE 272M SMPTE 299M |
| محدوده ورودی | 80 ± 800 (mV) |
| پروتکل HDCP | آره |
| نرخ AV | 64, 96,112,128,160,192,224,256,320,384Kbps (قابل تنظیم) |
| حالت رمزگذاری صدا | MPEG1 Layer2 |
| CBER | <2.0E-4 |
| کیفیت ویدیو | حداکثر 1920×1080P/I@ 60P |
| نرخ ویدیو | 500kbps-16.68Mbps (تطبیق خودکار) |
| فرمت | YCbCr4:2:2 |
| دمای عملیاتی | -25℃~55℃ |
| دمای ذخیره سازی | -40 ~ 70 ℃ |
| ویژگی های ظاهری | |
| بعد، ابعاد، اندازه | 44*65*12 میلی متر |
| وزن | 20 گرم |
ماژول گیرنده:
مشخصات ماژول گیرنده:
| فرکانس | 170 مگاهرتز تا 1500 مگاهرتز |
| پهنای باند | 2/3/4/5/6/7/8 مگاهرتز (گزینه) |
| سطح ورودی RF | -94dBm~0dBm(8M)/-98dBm~0dBm(2M) |
| امپدانس ورودی RF | 50Ω |
| نوع ورودی RF | نوع N |
| مدولاسیون | COFDM |
| صورت فلکی | QPSK، 16QAM، 64QAM (قابل تنظیم) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (قابل تنظیم) |
| حامل | 2 هزار |
| فاصله نگهبانی | 1/32,1/16,1/8,1/4 (قابل تنظیم) |
| کدگذاری ویدیو | H.264 |
| کیفیت ویدیو | 1920*1080P/I@60fps |
| خروجی صدا | عدم تعادل استریو 300/200mv |
| خروجی AV | HDMI، AV، اترنت |
| ولتاژ کاری | AC220V/DC12V ＜1A |
| دمای کار | -20℃±50℃ |
| بعد، ابعاد، اندازه | 129*90*17 میلی متر |
| وزن | 25 گرم |
