جزئیات محصول:
|
| نام: | تقویت کننده توان خطی | فرکانس: | 5750 مگاهرتز ~ 5850 مگاهرتز |
|---|---|---|---|
| توان خروجی RF: | 43dBm | ولتاژ کاری: | 28VDC±1V |
| شکل سر و صدا: | 10 دسی بل | جریان کار: | 2.5A |
| برجسته: | تقویت کننده برق RF 28 ولت DC,تقویت کننده برق RF 43dBm,تقویت کننده قدرت بالا 5850 مگاهرتز |
||

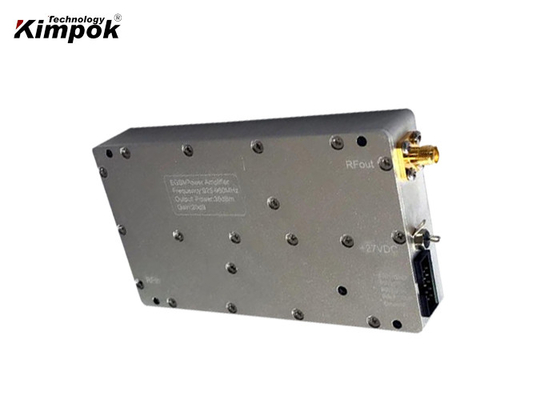

تقویت کننده توان خطی 28 ولت DC با توان بالا 43dBm پشتیبانی از 5750 مگاهرتز ~ 5850 مگاهرتز
راامکانات:
مشخصات:
| محدوده فرکانس | 433-470 مگاهرتز، 880-915 مگاهرتز، 1550-1590 مگاهرتز، 2400-2500 مگاهرتز،
5750-5850 مگاهرتز، یا سفارشی |
| کسب کردن |
≥43dB±1dB |
|
Gain Adjust کنید |
گام 31dB،1dB |
| مسطح بودن افزایش قدرت | ≤1.5dB |
| حداکثر توان خروجی |
44dBm ±0.5dB |
| ورودی برق | 5-10dBm |
| هارمونیک ها | 3 سوم هارمونیک ≥12dBc، 2nd هارمونیک≥15dBc |
| جعلی | > 60dBc |
| شکل سر و صدا | 10 دسی بل |
| ورودی / خروجی VSWR | ≤1.5 |
| ولتاژ کاری |
27VDC ± 1dB;≤2.5A |
| جریان ساکن | <1.2A نوع |
| جریان کاری | <11 آمپر (حداکثر: 15 آمپر) |
| زمان سوئیچ | <2uS typ.(حداکثر 5uS) |
| بهره وری | ≥25٪ ＠CW |
| پورت ورودی RF | SMA-مونث |
| پورت خروجی RF | N-مونث |
| امپدانس ورودی/خروجی | 50 اهم |
| رابط منبع تغذیه | خازن با هسته کششی |
| دمای کاری | -20℃~+70℃ |
| دمای ذخیره سازی | -30℃~+70℃ |
| اندازه |
125*75*20 میلی متر؛ 180*90*25 میلی متر (5800 مگاهرتز) |
| وزن | حدود 2 کیلوگرم |
| حفاظت | پس از پاک کردن مشکل، 5 ولت پالس را به PIN7 بزنید تا PA راه اندازی مجدد شود
خاموش شدن: از طریق High-VSWR، پس از رفع مشکل، 5 ولت پالس را به PIN7 بزنید تا PA راه اندازی مجدد شود |
|
پورت I/O 2x5Pin، 2.54mm، نر |
PIN2: 1dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) PIN4: 2dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) پین 6: 4 دسی بل (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: ATT را فعال کنید) PIN8: 8dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) پین 10: 16 دسی بل (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: ATT را فعال کنید) PIN1: GND PIN3: Pf (قدرت RF پیشرو، 0.05V/dB، حداکثر 3-3.5V، محدوده 20dB) پین 5: VA (زنگ هشدار VSWR، زنگ هشدار: 3.5 ولت؛ عادی: 0 ولت) Pr (قدرت معکوس، 0.05V/dB، حداکثر 3-3.5V، محدوده 10dB) PIN7: EN (5V: PA OFF؛ معلق در هوا یا زمین: PA ON) تلویزیون (دمای: 0.01 ولت/℃) پین 9: 5 ولت (خروجی 5 ولت) |
