جزئیات محصول:
|
| نام: | تقویت کننده قدرت RF با قدرت بالا | فرکانس: | 1250 مگاهرتز |
|---|---|---|---|
| توان خروجی RF: | 60dBm | ولتاژ کاری: | 28VDC±1V |
| بعد، ابعاد، اندازه: | 310*92*25mm | جریان کاری: | 7A |
| برجسته: | تقویت کننده قدرت RF 60dBm,تجهیزات بی سیم تقویت کننده قدرت RF,تقویت کننده قدرت RF 1250MHz |
||

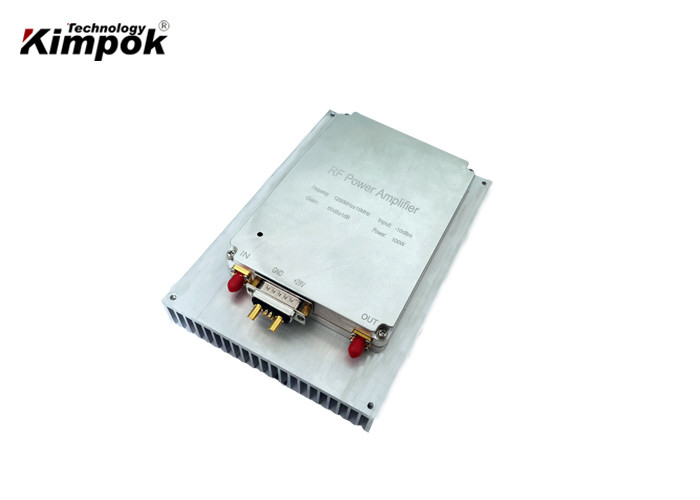

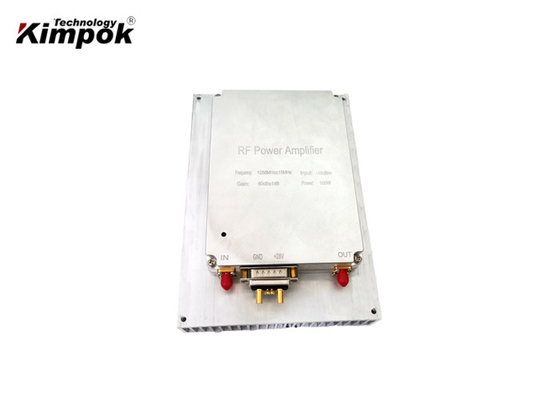

تقویت کننده قدرت RF 100 وات با قدرت بالا با 60 دسی بل 1250 مگاهرتز برای تجهیزات بی سیم
راامکانات:
مشخصات اصلی:
| خیر | مورد | الزامات | |
| 1 | محدوده فرکانس | 1250 مگاهرتز ± 15 مگاهرتز یا سفارشی | |
| 2 | منبع سیگنال | منبع نویز پرسرعت باند پهن | |
| 3 | مکس پوت | 60dBm±1dB (بیش از فرکانس در همان دما) | |
| 60dBm±1dB (بیش از دما در همان فرکانس) | |||
| 4 | Pout Adjust |
گزینه I/O 1 (پیش فرض) |
در صورتی که در هر 60 ثانیه، مقدار ATT برابر با هدف-پوت نباشد، مقدار ATT باید به میزان 1 دسی بل در محدوده 0-31 دسی بل افزایش یا کاهش یابد، تا زمانی که نقطه خروجی واقعی برابر با هدف-پوت شود. . |
| گزینه I/O 2 |
50-60dBm توسط YONLIT M&C Pout بدون M&C حدود 37dBm خواهد بود |
||
| 5 | پورت RF VSWR | ≤1.5 | |
| 6 | ولتاژ کاری | 28VDC±1V | |
| 7 | جریان کاری | <5.5A | |
| 8 | کانکتور RF | SMA-مونث، 50 اهم | |
| 9 | بعد، ابعاد، اندازه | 310*92*25mm (اتصال انحصاری) | |
| 10 | پورت منبع تغذیه | خازن با هسته کششی | |
| 11 | دمای کاری | -25~+65℃ | |
| 12 | حفاظت | خاموش شدن بیش از 75 درجه سانتیگراد، راه اندازی مجدد خودکار کمتر از 50 درجه سانتیگراد | |
| خاموش شدن در هنگام معکوس کردن قدرت بیشتر 15 وات، راه اندازی مجدد خودکار پس از حدود 30 ثانیه | |||
گزینه I/O 1(پیش فرض):موازی DB15 Female
| DB15Fامل | شرح | IN/Out |
| پین 1 | 1dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) | که در |
| پین 2 | 2dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) | که در |
| پین3 | 4dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) | که در |
| پین4 | 8 دسی بل (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: ATT را فعال کنید) | که در |
| پین 5 | 16 دسی بل (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: ATT را فعال کنید) | که در |
| پین 7 | Pr (قدرت RF معکوس، 0.05V/dB، محدوده 10dB، 2-2.3V@40dBm) | بیرون |
| پین 10 | Pf (توان RF پیشرو، 0.05V/dB، محدوده 20dB، 2-2.3V@47dBm) | بیرون |
| پین 11 | EN (5V: PA OFF؛ معلق در هوا یا زمین: PA ON) | که در |
| پین 12 | TA (هشدار دما، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
| پین 13 | VA (زنگ هشدار VSWR، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
| پین 14 | Tc (دما: 0.01V/1℃، 0.75V @25℃) | بیرون |
| پین 15 | GND | GND |
I/O گزینه 2: DB9Female برای YONLIT M&C
| DB9 Female | شرح | IN/Out |
| پین 1 | نشانگر PA ON 4.9 ولت | بیرون |
| پین3 | کنترل خارجی ALC، محدوده ورودی 0-5 ولت) | که در |
| پین4 | منبع تغذیه 5 ولت | بیرون |
| پین 5 | Pf (توان RF پیشرو، حداکثر: 0-5 ولت، 20 دسی‌بل زنگ) | بیرون |
| پین6 | EN (5V: PA OFF؛ معلق در هوا یا زمین: PA ON) | که در |
| پین 7 | TA (هشدار دما، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
| PIN8 | VA (زنگ هشدار VSWR، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
| PIN9 | GND | GND |
سوالات متداول:
Q1: چه چیزی می توانم از شما بخرم؟
فرستنده دیجیتال AV COFDM، رادیو مش IP، فرستنده ویدئوی آنالوگ، فرستنده داده رادیویی، و برد اصلی OEM گیرنده فرستنده.
Q2: چرا باید انتخاب کنید شما؟
تیم اصلی تحقیق و توسعه ما از دانشگاه درجه یک در چین است که در رشته مهندسی ارتباطات تخصص دارد.ما معتقدیم که ارتباطات بی سیم در آینده در بازارهای حرفه ای به توسعه ادامه خواهد داد.
Q3: آیا حداقل مقدار سفارش دارید؟
بدون محدودیت MOQ، 1 عدد قابل قبول است.
Q4:چه نوع خدمات محصولی می توانم داشته باشم؟
خدمات OEM و ODM.
Q5: گارانتی محصول چیست؟
ما دو سال گارانتی و تعمیر و نگهداری مادام العمر ارائه می دهیم.
Q6: میانگین زمان تحویل چقدر است؟
5-7 روز کاری برای مدل معمولی و 20-30 روز کاری برای مدل سفارشی.
Q7: چه نوع روش های پرداخت را می پذیرید؟
ما انتقال بانکی، Western Union، PayPal یا پرداخت نقدی را می پذیریم.
Q8: آیا می توانید اسناد مربوطه را ارائه دهید؟
بله، ما می توانیم اکثر اسناد از جمله گواهی های تجزیه و تحلیل / انطباق را ارائه دهیم.کشور مبدا و سایر اسناد صادراتی در صورت نیاز.
