جزئیات محصول:
|
نام: | تقویت کننده قدرت RF با قدرت بالا | فرکانس: | 300 مگاهرتز |
---|---|---|---|
توان خروجی RF: | 20 وات | ولتاژ کاری: | 28VDC±1V |
بعد، ابعاد، اندازه: | 210*92*25 میلی متر | جریان کاری: | 6A |
برجسته: | تقویت کننده توان خطی RF 300 مگاهرتز,تقویت کننده برق خطی RF 59 دسی بل,تقویت کننده برق CE RF |

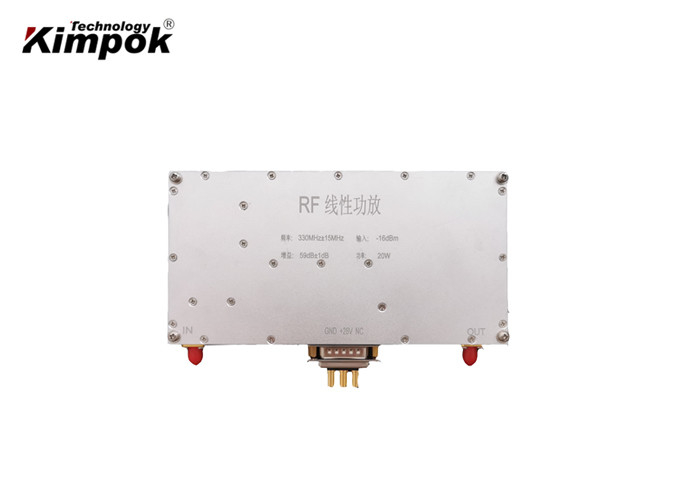

تقویت کننده توان خطی RF 300MHz 20W با ضد تداخل 59dB 28V
ویژگی های RF خطی PN با قدرت بالا:
مشخصات اصلی:
خیر | مورد | الزامات | |
1 | محدوده فرکانس | 330 مگاهرتز ± 15 مگاهرتز یا سفارشی | |
2 | منبع سیگنال | منبع نویز پرسرعت باند پهن | |
3 | مکس پوت | 60dBm±1dB (بیش از فرکانس در همان دما) | |
60dBm±1dB (بیش از دما در همان فرکانس) | |||
4 | Pout Adjust |
گزینه I/O 1 (پیش فرض) |
در صورتی که در هر 60 ثانیه، مقدار ATT برابر با هدف-پوت نباشد، مقدار ATT باید به میزان 1 دسی بل در محدوده 0-31 دسی بل افزایش یا کاهش یابد، تا زمانی که نقطه خروجی واقعی برابر با هدف-پوت شود. . |
گزینه I/O 2 |
43dBm توسط YONLIT M&C Pout بدون M&C حدود 37dBm خواهد بود |
||
5 | پورت RF VSWR | ≤1.5 | |
6 | ولتاژ کاری | 28VDC±1V | |
7 | جریان کاری | <5.5A | |
8 | کانکتور RF | SMA-مونث، 50 اهم | |
9 | بعد، ابعاد، اندازه | 310*92*25mm (اتصال انحصاری) | |
10 | پورت منبع تغذیه | خازن با هسته کششی | |
11 | دمای کاری | -25~+65℃ | |
12 | حفاظت | خاموش شدن بیش از 75 درجه سانتیگراد، راه اندازی مجدد خودکار کمتر از 50 درجه سانتیگراد | |
خاموش شدن در هنگام معکوس کردن قدرت بیشتر 15 وات، راه اندازی مجدد خودکار پس از حدود 30 ثانیه |
گزینه I/O 1(پیش فرض):موازی DB15 Female
DB15Fامل | شرح | IN/Out |
پین 1 | 1dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) | که در |
پین 2 | 2dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) | که در |
پین3 | 4dB (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: فعال کردن ATT) | که در |
پین4 | 8 دسی بل (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: ATT را فعال کنید) | که در |
پین 5 | 16 دسی بل (در هوا بمانید یا 5 ولت اضافه کنید: بدون ATT؛ زمین: ATT را فعال کنید) | که در |
پین 7 | Pr (قدرت RF معکوس، 0.05V/dB، محدوده 10dB، 2-2.3V@40dBm) | بیرون |
پین 10 | Pf (توان RF پیشرو، 0.05V/dB، محدوده 20dB، 2-2.3V@47dBm) | بیرون |
پین 11 | EN (5V: PA OFF؛ معلق در هوا یا زمین: PA ON) | که در |
پین 12 | TA (هشدار دما، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
پین 13 | VA (زنگ هشدار VSWR، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
پین 14 | Tc (دما: 0.01V/1℃، 0.75V @25℃) | بیرون |
پین 15 | GND | GND |
I/O گزینه 2: DB9 Female برای YONLIT M&C
DB9 Female | شرح | IN/Out |
پین 1 | نشانگر PA ON 4.9 ولت | بیرون |
پین3 | کنترل خارجی ALC، محدوده ورودی 0-5 ولت) | که در |
پین4 | منبع تغذیه 5 ولت | بیرون |
پین 5 | Pf (توان RF پیشرو، حداکثر: 0-5 ولت، 20 دسیبل زنگ) | بیرون |
پین6 | EN (5V: PA OFF؛ معلق در هوا یا زمین: PA ON) | که در |
پین 7 | TA (هشدار دما، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
PIN8 | VA (زنگ هشدار VSWR، زنگ هشدار: 5 ولت، معمولی: 0 ولت) | بیرون |
PIN9 | GND | GND |
