جزئیات محصول:
|
| مدولاسیون: | COFDM 2K QPSK | فرکانس: | 300 ~ 900 مگاهرتز (گزینه)، 1.2G/2.4G/5.8GHz (سفارشی) |
|---|---|---|---|
| خروجی برق RF: | 1 تا 5 وات (قابل تنظیم) | ولتاژ: | DC11-14.5V |
| جاری: | 2.7A | فاصله: | 100 کیلومتر مسافت LOS (در هلیکوپتر)، 3 تا 5 کیلومتر NLOS (در شهر) |
| برجسته: | انتقال تصویر cofdm,فرستنده مینی cofdm,فرستنده ویدئویی COFDM دو طرفه |
||

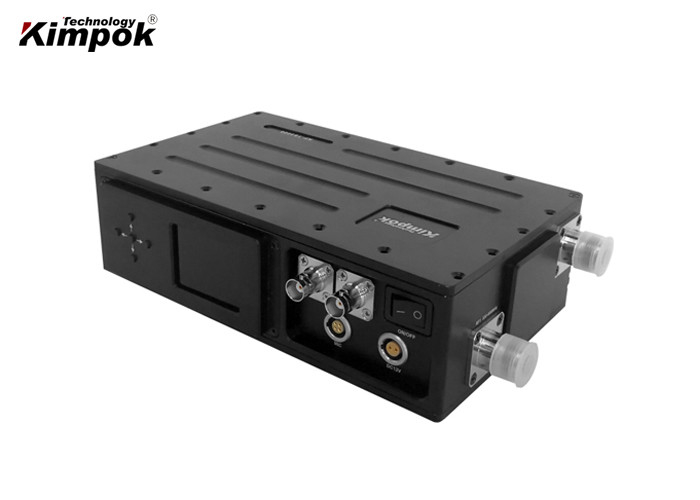

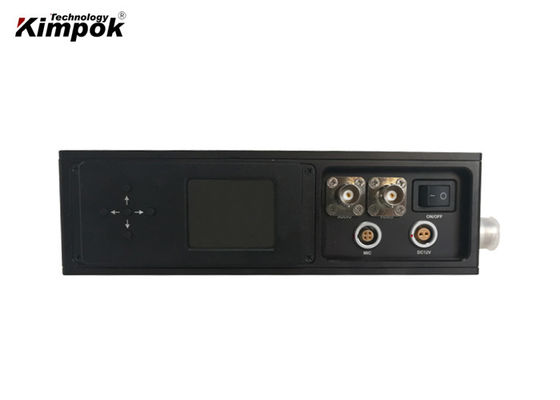

فرستنده ویدئویی COFDM دو طرفه 5 کیلومتری فرستنده بی سیم AV NLOS با داده
معرفی:
این فرستنده و گیرنده COFDM طراحی منحصر به فرد است.دارای قدرت کم، ابعاد کوچک بر روی فرستنده است و ما ملاحظات کافی را برای شهودی تر و طبیعی تر کردن آن ارائه می دهیم. از فرمت کدگذاری H.264 و مدولاسیون COFDM (کدگذاری تقسیم فرکانس متعامد متعامد) با گیرنده 4 کانالی استفاده کنید. کیفیت تصویر با وضوح 1920*1080P، تأخیر کوتاه.
این سیستم طراحی شده ویژه برای انتقال پهپاد از راه دور است، همچنین استفاده از آن در زمینه های دیگر برای پخش زنده انتقال صوتی ویدیویی محبوب است.
امکانات:
مشخصات فنی:
پارامترهای فرستنده:
| فرکانس | 300-900 مگاهرتز (قابل تنظیم)، 1.2 گیگاهرتز / 2.4 گیگاهرتز / 5.8 گیگاهرتز (سفارشی) |
| توان خروجی RF | 2-5 وات (قابل تنظیم) |
| ولتاژ | DC12V |
| مدولاسیون | COFDM |
| صورت فلکی | QPSK، 16QAM، 64QAM (اختیاری)، QPSK/16QAM/64QAM @ 6/7/8MHz |
| پهنای باند | 1.25/2.5/6/7/8 مگاهرتز (اختیاری) |
| نرخ انتقال | 2/4/6/8Mbps (اختیاری) |
| FEC | 1/2،2/3،3/4،5/6،7/8 (اختیاری) |
| فاصله نگهبانی | 1/32,1/16,1/8,1/4 (اختیاری) |
| ورودی ویدیو | ویدیوی آنالوگ 1 خطی PAL/NTSC |
| ورودی صدا | کانال های استریو آنالوگ چپ و راست |
| فشرده سازی ویدیو | H.264 |
| رمزگذاری داده ها | AES 265 بیت / ALLTECH درهم‌کاری اولیه |
| صافی |
≤2dB (در محدوده فرکانس کامل)، ≤0.5dB (در 8 مگاهرتز) |
| حامل | 2K,8K |
| سیگنال ویدیویی | 1Vp-p@75Ω، NTSC/PAL تطبیقی |
| وضوح | 720×576 (PAL)، 720×480 (NTSC) |
| رابط RF | N(F) |
| فرمت ویدئو | PAL/NTSC (خود سازگاری) |
| رابط AV | BNC |
| مواد مورد | آلیاژ آلومینیوم، ضد آب |
| باتری داخلی | 2300 میلی آمپر، 3 ساعت |
| محیط کار | -30 تا 70 درجه |
| فاصله | 1-3 کیلومتر NLOS؛100 کیلومتر مسافت از هوا تا زمین |
| اندازه | 180*100*60 میلی متر |
| وزن | 1444 گرم (وزن خالص) |
پارامترهای گیرنده:
| فرکانس/AV | 300 ~ 900 مگاهرتز (قابل تنظیم)، 1.2G/2.4G/5.8GHz (سفارشی) |
| فرکانس/داده | 200-270 مگاهرتز (قابل تنظیم) |
| مدولاسیون | COFDM 2K QPSK |
| حساسیت دریافت کنید | -105dBm |
| ولتاژ | DC12-14V |
| صورت فلکی | QPSK، 16QAM، 64QAM (اختیاری) |
| ورودی سطح RF | -92dBm~-20dBm / -105dBm~-20dBm |
| امپدانس RF | 50Ω |
| حامل | 2K,8K |
| FEC | 1/2،2/3،3/4،5/6، 7/8 (اختیاری) |
| فاصله نگهبانی | 1/32,1/16,1/8,1/4 (اختیاری) |
| پهنای باند | 2/2.5/4/8M (قابل تنظیم) |
| رمزگشایی ویدیو | ISO/IEC13818-2 MPEG-2MP@ML |
| خروجی AV | 2 خروجی صدا + 2 ورودی تصویر |
| حالت خروجی صدا | استریو استریو آنالوگ نامتعادل 300/200 میلی ولت |
| کیفیت ویدیو | 1080P;720P |
| فرمت ویدیویی | PAL / NTSC (تطبیق خودکار) |
| خروجی صدا | کانال های استریو آنالوگ چپ و راست |
| نسبت تصویر | 4:3، 16:9 |
| رمزگذاری | AES 128 بیت / ALLTECH درهم‌کاری اولیه |
| حامل | 2K,8K |
| فشرده سازی ویدیو | MPEG-2 4:2:0 /MPEG-4 (اختیاری) |
| وضوح | 720×576 (PAL)، 720×480 (NTSC) |
| رابط کنترل RS232/RS485 | سطح استاندارد RS232/RS485,9600,8,N,1 |
| رابط داده RS232/RS485 | سطح استاندارد RS232/RS485، پشتیبانی از 1200 ~ 115200 |
| رابط RF | N (نوع) |
| رابط AV | BNC |
| دمای عملیاتی | -25℃~55℃ |
| دمای ذخیره سازی | -40 ~ 70 ℃ |
| اندازه | 430*310*65mm (شاسی 1U) |
| وزن | 1.5 کیلوگرم |
|
جزئیات بسته بندی |
|
|
تجهیزات جانبی |
2 * آنتن (سفارشی)؛کابل های RF و کیت های نصب شده. |
|
سبک |
کارتن کاغذی |
|
اندازه |
نامشخص |
