جزئیات محصول:
|
قدرت RF: | ضد سرقت، ضد سرقت، ضد سرقت | فاصله: | حداکثر 50 کیلومتر NLOS |
---|---|---|---|
منبع تغذیه: | DC12V / AC220V | خروجی تصویری: | باند U 200-900 مگاهرتز (اختیاری) "L-16" |
رابط: | BNC | بعد، ابعاد، اندازه: | 400*230*160 میلی متر |
برجسته: | گیرنده ویدیویی برد بلند COFDM,گیرنده ویدیویی COFDM بی سیم,گیرنده ویدیوی بی سیم NLOS 50 کیلومتر |
فرستنده پرقدرت COFDM 50 کیلومتر فرستنده و گیرنده بی سیم برد بلند NLOS
ویژگی های فرستنده RF بالا:
شرح فرستنده COFDM ضد آب:
KP-CM30H/CM50H/CM80H یک دستگاه قدرت RF بزرگ طراحی ویژه برای انتقال تصویر دیجیتال موبایل NLOS خودرو است. با استفاده از ظاهر استاندارد 19 اینچی 2U که برای نصب ثابت ماشین، قایق بسیار راحت است. از تصویر یک کانال و دو کانال صوتی پشتیبانی می کند. rf بزرگ آن قدرتی که به انتقال مسافت طولانی آن بستگی دارد. مناسب برای ماشین به ماشین، قایق به قایق، وسیله نقلیه به ایستگاه ثابت، قایق به ایستگاه ثابت، هلیکوپتر به ایستگاه ثابت که می تواند به عنوان یک تکرار کننده نیز باشد، می تواند تا 100 کیلومتر LOS و 50 کیلومتر NLOS فاصله اگر با آنتن همه جهته کار کنید.

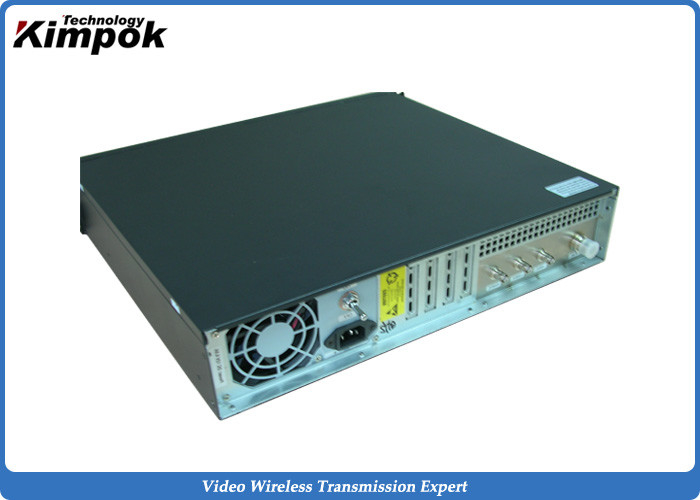

دو نوع دستگاه برای انتخاب شما وجود دارد، یکی قاب 2U/1U و دیگری کیس ضد آب.تصاویر به شرح زیر:
مشخصات فنی:
شاخص های RF: | |
فرکانس | 200-900 مگاهرتز (اختیاری) |
قدرت RF | 20-45 وات |
فاصله انتقال | حداکثر 50 کیلومتر NLOS |
منبع تغذیه | DC12V 7.8A / AC220V 5A |
سطح خروجی | 33-47dBm (اختیاری) |
ثبات فرکانس | 0.0005% (استاندارد) |
امپدانس | 50Ω |
نویز فاز @10KHz | -75dBc |
خروجی تصویری | باند U 200-900 مگاهرتز (اختیاری) "L-16" |
فهرست صوتی: | |
رابط | BNC (بدون ورود/خروج صدا) |
خروجی صدا | تعادل 600 Ω / عدم تعادل 0.5 ولت |
تاکید زدایی | 75 us/50 us |
پاسخ فرکانس | 50 هرتز تا 15 کیلوهرتز (+/-0.5dB) |
فرکانس حامل | 6.5 مگاهرتز |
اعوجاج | 3% |
نویز FM | -50dB |
فهرست ویدیویی | |
خروجی تصویری | 75 Ω نامتعادل، 1.0 ولت PP |
سود دیفرانسیل | 5% |
فازهای دیفرانسیل | 5 |
SNR | 55 دسی بل |
تاکید زدایی | CCIR STANDARD PAL |
سایر شاخص ها | |
محیط کار | -35 ~ 55+ درجه سانتیگراد |
رطوبت | 0.96٪ |
اندازه | 400*230*160 میلی متر |
وزن | 8 کیلوگرم (شاسی 2U) |
نشانگرهای سیستم گیرنده | |
فرکانس | 200-900 مگاهرتز (UHF و VHF) |
استاندارد | ISO/IEC13818-3 |
امپدانس | 75Ω |
پهنای باند | 2/4/6/8 مگاهرتز (اختیاری) |
خروجی تصویری | سیگنال آنالوگ AV |
فرمت ویدئو | 4:3،16:9 |
محدوده فرکانس خروجی صدا | 20 هرتز تا 20 کیلوهرتز |
وضوح | حداکثر 720x576 |
حالت کانال صدا | دو مسیر |
حالت کانال | مونونوکلئوز |
سطح ورودی | 29~80dBuV |
فرکانس نمونه | 340 مگاهرتز |
رابط | BNC |
تنظیم صدا | 20 سطح برای تنظیم |
امپدانس خروجی صدا | 75Ω |
امپدانس خروجی ویدئو | 75Ω |
سطح خروجی ویدیو | 1.0Vp-p BNC |
فرمت ویدیویی | 4:3، 16:9 |
فیلمبرداری | DVBTXTETSI/EN300472 |
محدوده فرکانس خروجی صدا | 20 هرتز - 20 کیلوهرتز |
ولتاژ | 110-240 ولت / DC12-28 ولت |
وضوح | 720*576 |
سطح خروجی صدا | 0dBm |
درجه حرارت | -30 تا 50 درجه سانتی گراد |
رطوبت | 0.96٪ |
وزن | 3 کیلوگرم |
اندازه | 290*190*100mm (1 شاسی U) |
جزئیات بسته بندی | |
تجهیزات جانبی | 2 * آنتن (سفارشی)؛1*آداپتور؛2*خط اتصال |
سبک | کارتن کاغذی |
اندازه | نامشخص |
وزن کلی | ≥15 کیلوگرم |
نصب فرستنده ویدئو از راه دور:
