تقویت کننده رادیویی پرقدرت 500 مگاهرتز-2400 مگاهرتز شبکه LAN 28 ولت DC کوچکتر

تقویت کننده رادیویی پرقدرت 500 مگاهرتز-2400 مگاهرتز شبکه LAN 28 ولت DC کوچکتر
تقویت کننده رادیویی پرقدرت 500 مگاهرتز-2400 مگاهرتز شبکه LAN 28 ولت DC کوچکتر

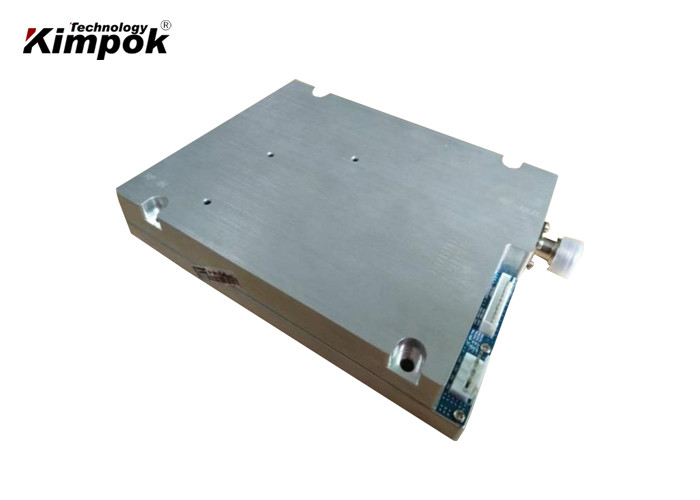

تصویر بزرگ :  تقویت کننده رادیویی پرقدرت 500 مگاهرتز-2400 مگاهرتز شبکه LAN 28 ولت DC کوچکتر

جزئیات محصول:
محل منبع: چین
نام تجاری: Kimpok Technology / OEM
گواهی: CE
شماره مدل: KP-LAM800-50W
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: negotiable
جزئیات بسته بندی: بسته بندی بین المللی
زمان تحویل: 7-15 روز کاری
شرایط پرداخت: T/T، Western Union، PayPal
قابلیت ارائه: 1000 عدد در ماه
مخاطب

تقویت کننده رادیویی پرقدرت 500 مگاهرتز-2400 مگاهرتز شبکه LAN 28 ولت DC کوچکتر

شرح
نام: تقویت کننده توان خطی فرکانس: 500-2400 مگاهرتز
توان خروجی RF: 50dBm ولتاژ کاری: 28VDC±1V
بعد، ابعاد، اندازه: 175*136*25mm وزن: 2 کیلوگرم
برجسته کردن:

تقویت کننده RF با قدرت 500 مگاهرتز

,

تقویت کننده RF با قدرت 2400 مگاهرتز

,

تقویت کننده RF 28 ولت دی سی با قدرت بالا

تقویت کننده برق RF با قدرت بالا 500 مگاهرتز - 2400 مگاهرتز شبکه LAN 28 ولت DC کوچکتر



راامکانات:

  • منبع نویز یکپارچه و RF PA در یک خانه، اندازه کوچکتر و فقط DC28,6A را به آن متصل می کند.
  • از تداخل توان رادیویی پرتابش بالا به واحد نظارت و مدار PA جلوگیری کنید
  • ما می توانیم رادیاتور مناسب را در اختیار شما قرار دهیم، یک رادیاتور را می توان 2 ماژول 50W-Jammer- نصب کرد.



خیر مورد الزامات



محدوده فرکانس 500-2400 مگاهرتز
کسب کردن ≥50dB
مسطح بودن افزایش سیگنال کوچک ≤4dB
مسطح بودن افزایش قدرت ≤1.5dB
حداکثر توان خروجی ≥50dBm
ورودی برق 5-10dBm
هارمونیک ها 3 سوم هارمونیک ≥12dBc، 2nd هارمونیک≥15dBc
جعلی > 60dBc
شکل سر و صدا 10 دسی بل
ورودی / خروجی VSWR ≤2
ولتاژ کاری 28VDC
جریان ساکن <1.2A نوع
جریان کاری <11 آمپر (حداکثر: 15 آمپر)
زمان سوئیچ <2uS typ.(حداکثر 5uS)
بهره وری ≥25٪ ＠CW
پورت ورودی RF SMA-مونث
پورت خروجی RF N-مونث
امپدانس ورودی/خروجی 50 اهم
رابط منبع تغذیه خازن با هسته کششی
دمای کاری -20℃~+70℃
دمای ذخیره سازی -30℃~+70℃
اندازه 175*136*25mm
وزن حدود 2 کیلوگرم
حفاظت پس از پاک کردن مشکل، 5 ولت پالس را به PIN7 بزنید تا PA راه اندازی مجدد شود

خاموش شدن: از طریق High-VSWR،

پس از پاک کردن مشکل، 5 ولت پالس را به PIN7 بزنید تا PA راه اندازی مجدد شود
DB10

PIN7: تنظیم مجدد: 5V Pulse پس از خاموش شدن VSWR PA را مجددا راه اندازی می کند

PIN5: TEMP: زنگ هشدار بیش از حد دمای بالا (+3V) و خاموش شدن PA

PIN2: V-: نشانگر قدرت RF معکوس

PIN8-PIN10: GND: Grounding23 DB10

PIN1:PTT: (آویزان در هوا یا گرودینگ: PA ON؛ +5V:PA OFF)

PIN6: SWR: هشدار بیش از حد بالا-VSWR (+3V) و خاموش شدن PA

PIN4: Vt: نشانگر دمای PA (Vt=0.5V+TC×10mV/℃)

PIN3: V+: نشانگر قدرت جلو (حداکثر: 4 ولت)



تقویت کننده رادیویی پرقدرت 500 مگاهرتز-2400 مگاهرتز شبکه LAN 28 ولت DC کوچکتر 0
